OSI 7계층 | TCP/IP 4계층



OSI 7계층

7  응용계층( Application Layer )

사용자와 가장 밀접한 계층으로 인터페이스 역할을 한다.
전자메일, 파인 전송 등의 어플리케이션을 사용할 수 있다.

6  표현계층 ( Presntation Layer )

응용계층이 취급하는 정보를 통신에 적합한 데이터형식으로 만듦
기기 고유의 데이터 표현방식을 네트워크 공통의 데이터 형식으로 변환
무결성을 책임지고, 전송 데이터의 인코딩, 디코딩, 암호화한다.

5  세션계층 ( Session Layer )

커넥션 확립, 끊기, 데이터 분량을 설정
통신장치 간 동기화, 에러를 관리하며 논리적 연결을 담당

4  전송 계층 ( Transport Layer )

클라이언트, 서버가 데이터 전송방식을 결정하고 데이터를 전송
단위 : 세그먼트
주소 : port
장비 : L4 스위치, 게이트웨이, 방화벽
프로토콜 : TCP, UDP

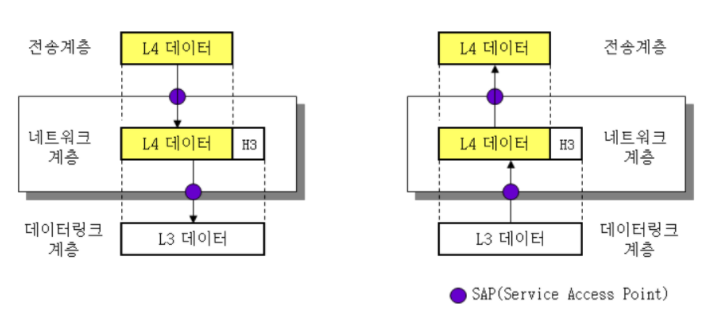

3  네트워크 계층 ( Network Layer )

데이터를 전송해준다.
단위 : 패킷
주소 : IP 주소
장비 : 라우터,L3 스위치
프로토콜 : IP, ARP

2  데이터링크 계층 ( Datalink Layer )

직접적으로 연결된 노드(장비)간 통신 가능하도록 역할을 수행
주소 : MAC 주소를 사용
단위 : 프레임
프로토콜(1,2 계층 포함) : 802.11(wifi), Ehternet 은 802.3(CSMA/CD)를 사용하여 통신
장비 : 스위치

1  물리 계층 ( Physical Layer )

논리적인 데이터를 전기적신호(0과1)로 변환해서 전송
장비 : 리피터, 허브



---

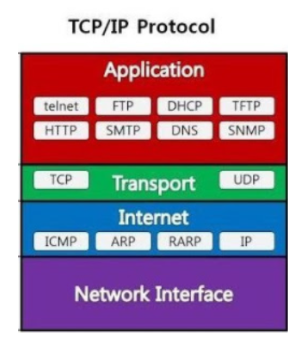

TCP / IP 4계층

4  응용 계층 ( Application Layer )

OSI 7계층의 세션, 표현, 응용 계층에 해당
응용프로그램을 구현할 때 사용
프로토콜 : telnet, FTP, DHCP, TFTP, HTTP, SMTP, DNS, SNMP

3  전송 계층 ( Transport Layer )

OSI 7계층 전송 계층에 해당
통신 노드 간 연결 제어, 신뢰성 있는 데이터를 전송
프로토콜 : TCP , UDP등

2  인터넷 계층 ( Internet Layer )

OSI 7계층의 네트워크 계층에 해당
통신 노드 간 IP패킷을 전송하는 기능으로 라우팅 기능을 담당
프로토콜 : ICMP, ARP, RARP, IP

1  네트워크 엑세스 계층 ( Network Access Layer )

OSI 7계층의 물리, 데이터링크 계층에 해당
물리적 주소로 MAC주소 사용
